》配線及電源 : DC 3線式12-24VDC
》檢測面尺寸 : 框架尺寸17mm
》檢測距離 : 5mm
》標準檢測物 : 18×18×1mm(鐵)
》響應頻率 : 700Hz
》控制輸出 : NPN常開
》檢測類型 : 標準型(前部檢測型)
》防護等級 : IP67
產品型號及規格 選型報價請撥打156 0158 5576

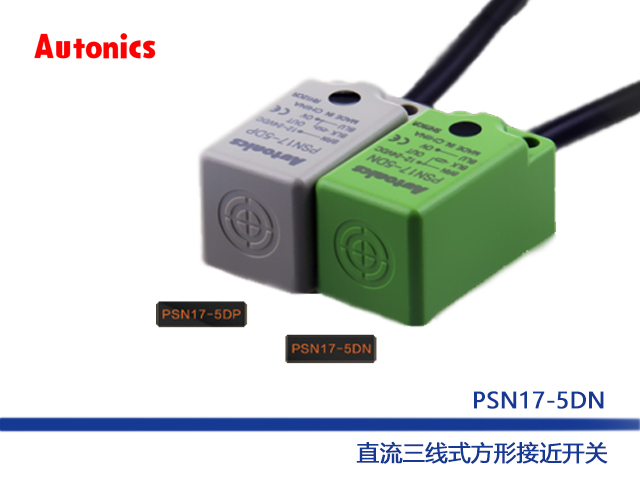

| 可選型號 | PSN17-5DN | PSN17-5DP | PSN17-5DN2 | PSN17-5DNU | PSN17-5DPU | PSN17-5DN2U | PSN17-5DN-F |
| 控制輸出 | NPN常開 | PNP常開 | NPN常閉 | NPN常開 | PNP常開 | NPN常閉 | NPN常開 |
| 檢測類型 | 標準型(前部檢測型) | 標準型(前部檢測型) | 標準型(前部檢測型) | 上面檢測型 | 上面檢測型 | 上面檢測型 | 標準型(前部檢測型) |
| 異頻型 | - | - | - | - | - | - | 異頻型 |
| 檢測距離 | 5mm | ||||||
| 應差距離 | 檢測距離的10%以下 | ||||||
| 標準檢測物 | 18×18×1mm(鐵) | ||||||
| 設定距離 | 0~3.5m | ||||||
| 電源電壓 | 10~24VDC；使用電壓范圍（10~30VDC） | ||||||
| 消耗電流 | 10mA以下 | ||||||
| 應答頻率 | 700Hz | ||||||
| 殘留電壓 | 1.5V以下 | ||||||
| 溫度影響 | 環境溫度20℃時,影響為檢測距離的±10%以內 | ||||||
| 控制輸出 | 200mA以下 | ||||||
| 絕緣阻抗 | 50MΩ以上(500VDC為基準) | ||||||
| 耐電壓 | 1500VAC 50/60Hz持續1分鐘 | ||||||
| 耐震動 | 10~55Hz(周期1分鐘)振幅1mm | ||||||
| 耐沖擊 | 500m/s2(50G)X,Y,Z方向各3次 | ||||||
| 提示燈 | 動作指示燈(紅色LED) | ||||||
| 工作溫度 | -25~70℃(未結冰狀態) | ||||||
| 儲存溫度 | -30~80℃(未結冰狀態) | ||||||
| 環境濕度 | 35~95%RH(未結露狀態) | ||||||
| 保護電路 | 浪涌保護,電源反接保護,過載/短路保護 | ||||||
| 防護等級 | IP67(IEC規格) | ||||||
| 配線規格 | φ4mm,3P,2m AWG22,芯線直徑:0.08mm,芯線數:60,絕緣皮外徑:φ1.25mm | ||||||
| 材質 | 外殼:耐熱ABS,一般型線纜(黑色):聚氯乙烯(PVC) | ||||||
| 認證 | CE | ||||||
| 重量 | 約71g | ||||||
※開關動作的應答頻率為平均值。測定條件為使用標準檢測物,檢測物的間距為標準檢測物的2倍,設定距離為檢測距離的1/2。
※重量包含外包裝，括號內為產品凈重。
※環境特性為未結冰、結露狀態。
※PSN17-5DN-F為異頻型傳感器，當幾個傳感器安裝在一起時，可以為了避免產生干擾的故障而配合使用異頻型的傳感器。只有方形17的型號為異頻型。
外形尺寸 & 連接方式 選型報價請撥打156 0158 5576
PSN17/PSNT17(原型號: PS17/ PST17) 連接方式
