產品的結構對產品的穩定性、可靠性有著極大的影響，合理的結構設計對產品的性能影響非常大。今天我們帶大家一起來了解奧托尼克斯光幕中BWP系列塑料外殼區域傳感器是什么結構，以及它的電路是如何連接的！具體內容如下：

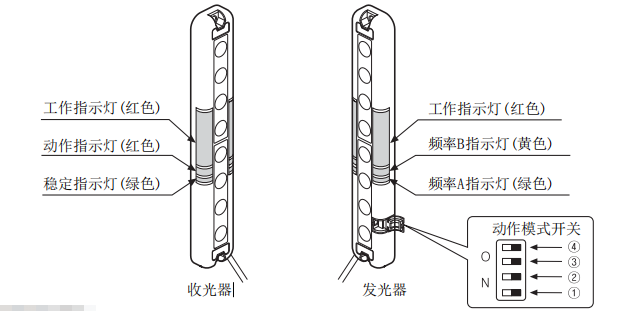

首先產品由兩個部分組成，分別是發光器和收光器，一個是發射信號端，一個是接受信號端，在發光器上分別有不同的指示燈，每個燈亮代表不同的意思，具體內容我們可以根據下圖和表格進行查看。

動作模式開關

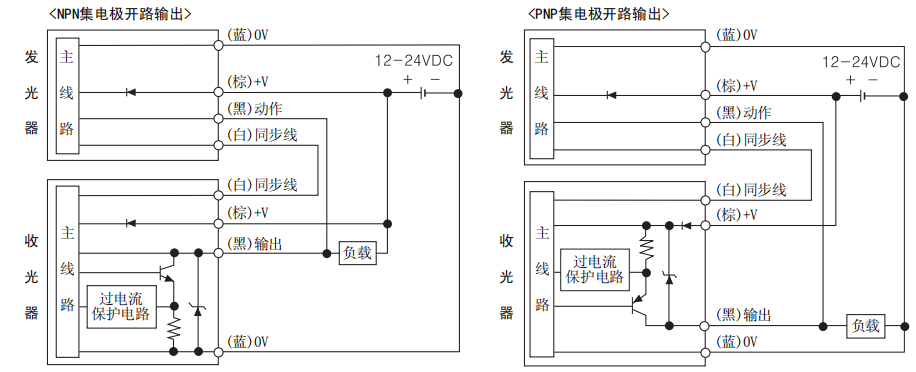

其次，我們從電路連接方式來為大家介紹這款產品，由于產品有NPN和PNP兩種輸出方式，我們分為以下兩種方式為大家介紹，具體連接方式如下圖：

※如果收光器的輸出線和發光器的動作線沒有連接,發光器的動作指示燈不會動作,并保持在燈亮狀態。

以上是關于奧托尼克斯光幕BWP系列塑料外殼區域傳感器的結構以及連接方式的全部介紹，希望能夠幫到大家，如果大家還有相關的問題或是產品需求，歡迎給我們留言或是來電，我們有專門的電氣工程師為您提供技術支持！
