對于電氣小白來講，了解溫控器的第一步可以先從怎么讀數開始。奧托尼克斯溫控器在行業中應用比較廣泛，特別是TCN4S系列產品由于其優越的性能，在行業中被廣泛應用，了解這個系列的產品，也對我們后續更加深入的了解電氣原件有所幫助。今天我們主要以?shī)W托尼克斯TCN4S系列產品面板為例，來教大家怎么看奧托尼克斯溫控器的面板！

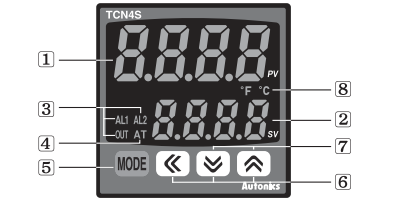

如圖所示，這個是TCN4S溫控器的面板，我們對上面的數字以及按鍵做標記，分別說明這個數字以及字母是什么意思！

①當前值(PV)顯示(紅色)

運行模式下顯示當前測定值(PV)，設置模式下顯示內部參數名。

②設定值(SV)顯示(綠色)

運行模式下顯示控制目標的設定值(SV)，設置模式下顯示該參數的當前設定值。

③控制/報警輸出指示燈

OUT：控制輸出(Main Control Output)ON時燈亮。

SSR控制驅動輸出方式的周期/相位控制時，操作量超過3.0%時燈亮。(AC電源型除外)

AL1/AL2：Alarm1，Alarm2報警輸出ON時燈亮。

④自整定指示燈：執行自整定時，AT燈以1秒為周期閃爍。

⑤mode鍵：用于進入?yún)?shù)組設置，返回運行模式，切換參數組，保存設定值。

⑥方向鍵：用于進入設定值更改模式或移動位數，往上/下更改數值。

⑦ 功能鍵

向上+向下方向鍵同時按下3秒將啟動數字輸入鍵功能(運行/停止,報警清除,自整定)設定。

⑧溫度單位（℃ / ℉）指示燈：顯示當前的溫度單位。

以上是奧托尼克斯溫控器TCN4S系列產品面板怎么看的相關介紹，期望能夠幫到您，若您還有別的需求，歡迎撥打江蘇用之宜電氣咨詢電話咨詢！
